現場のノウハウ登録で加工プログラムを簡単に作成!

製品概要

GO2cam International社(フランス)によって開発されたGO2cam(ゴーツーキャム)は、機械部品加工向け3次元CADCAMシステムです。

2D CADデータやソリッドデータから2軸から 5軸までのミーリング加工、穴加工、旋盤加工、ワイヤカット、放電加工のNCプログラムを作成します。

製品特長

現場が欲しがるCAMシステム

はじめてCADCAMをはじめる方でも安心なシンプルな操作性で、短時間での習得が可能です。

工程作成の自動化機能を標準装備

繰り返し作成される加工工程は、自動化することで時間と労力の短縮が期待できます。

2DCADデータとソリッドデータを活用

顧客からの提供される、さまざまなCADデータに対応します。

柔軟性な変更対応

工程作成後でも機械の変更や設置方法の変更に対応します。

ミーリング、旋盤、ワイヤカット加工に対応

工程作成後でも機械やワーク設置の変更に対応します。

特長

GO2cam製品

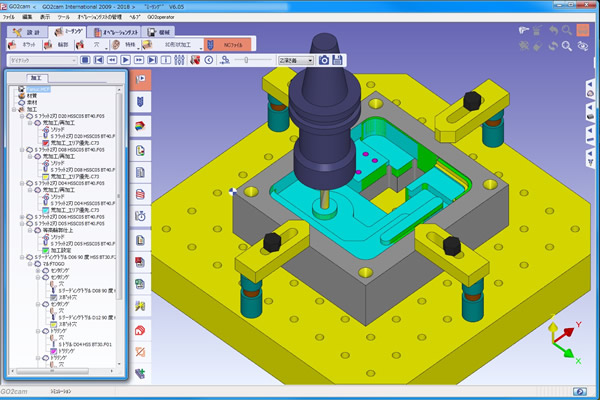

ミーリング

ミーリング

2D図形およびソリッドモデルからミーリング、穴加工のNCプログラム作成が可能です。 工程自動作成機能を標準装備し、定型工程の作成作業の効率化が図れます。 3+2軸対応で、2D図形でもソリッドデータでも5面割り出し加工が可能です。 ソリッドモデルを使用した場合、クイックソリッド機能で3軸加工の加工面の抽出が容易に行えます。
NCプログラムの作成は、標準ポストプロセッサを装備、カスタマイズによるオリジナルのNCプログラム出力が可能です。 同時5軸モジュールを追加することによって複雑な加工にも対応しています。

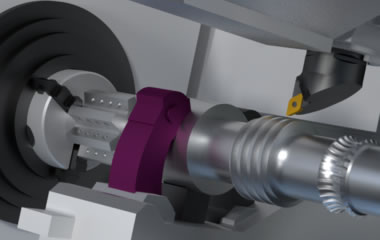

複合加工機

複合加工機

GO2camの旋盤機能は、2D CAD図形およびソリッドモデルから 旋盤加工工程を容易に作成できます。 豊富な加工パターンがあります。(外径、内径、端面、背面加工、穴明けなど。)
2スピンドル、9つの刃物台まで対応します。制御軸は、Z,X,Y,B,C軸に対応。 同期加工に対応し、スイス式旋盤にも対応可能です。旋削によるスクリューネジの加工も可能です。

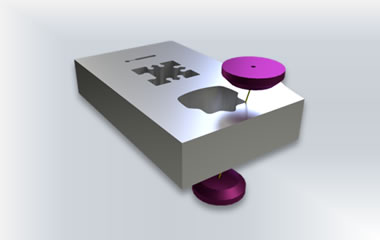

ワイヤカット

ワイヤカット

2D図形およびソリッドモデルからツールパス作成が可能です。 ストレートカット、テーパーカット、同時4軸加工に対応します。
V6.4からソリッドの面からワイヤカットのための輪郭を作成できるようになり、作業効率が向上しました。

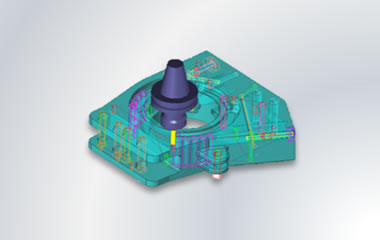

自動穴加工

自動穴加工

ソリッドモデルの穴加工工程を自動化することでソリッドモデルからの効率化をはかることができます。お客様独自の穴あけ工程を作成可能です。
FTE機能を利用することで、CADの穴の仕様を読み取ることが可能です。 またCSVファイル形式の穴情報を読み込むことで自動的に穴加工工程を作成することも可能です。

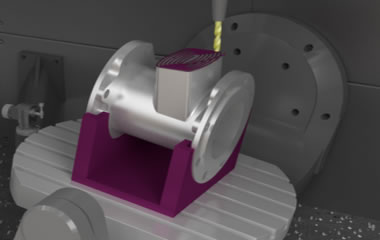

マルチパーツ

マルチパーツ

同一、あるいは異なるパーツを同じジグ上に配置し、最適な加工工程を作成します。
最適化機能により、パーツ間の最適化が可能です。工具優先、割り出し優先で加工順序を並べ替えることができます。

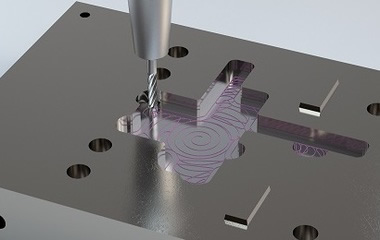

高速加工

高速加工

荒加工を高速で行います。切削面を一定に保つように最適化されたツールパスを作成します。
工具寿命を延ばし、加工時間を短縮します。
切削面を一定するため、負荷の大きい部分ではZステップを自動的に発生させます。 切削領域を調整することが可能で、高速加工と通常のオフセットツールパスを組み合わせることができます。
Z移動を最小限に抑えることで、難削材を加工するのに適したツールパスが作成できます。

動作環境

対応OS Windows7,Windows8,
Windows8.1,Windows10
CPU処理速度 Pentium4以上
メモリー容量 4GB以上
HDD容量 40GB以上の空き
マウス スクロールマウス(3ボタン)
グラフィック
ボード
NVIDIA社Quadroシリーズ
