Be-Clia for CAD Type-SCSW03

「AutoCAD推奨スペック」デスクトップ・パソコン(スリム筐体)

7営業日~出荷1 年間センドバック方式ハードウェア保証

オペレーティング・システム Windows® 10 Pro 64bit
プロセッサー インテル® Core™ i7-8700 プロセッサー
メモリー 16GB (8GBx2) メジャーチップ
ストレージ 500GB SSD
光学ドライブ DVD スーパーマルチ
ネットワーク ギガビット
グラフィック NVIDIA® Quadro® P1000 4GB-GDDR5
電源ユニット 300W

オンライン販売価格177,200(税別)
Feature of ProductType-SCSW03 製品特徴

メモリ16GB、SSD搭載に加え、グラフィックボードにはOpenGLの処理に最適化されたQuadroの中でもAutoCADと3DSMAX(高負荷CAD)を随時使用にも耐えうるP1000を採用しています。 材質や光源の再現・レンダリングまで考えるとCPUはCorei7がおすすめ!場所を取らないスリムな筐体という点もポイント! 編集する画像の容量サイズが大きい場合や複雑なレンダリングには、さらにメモリ32GBへのカスタマイズもおすすめです。

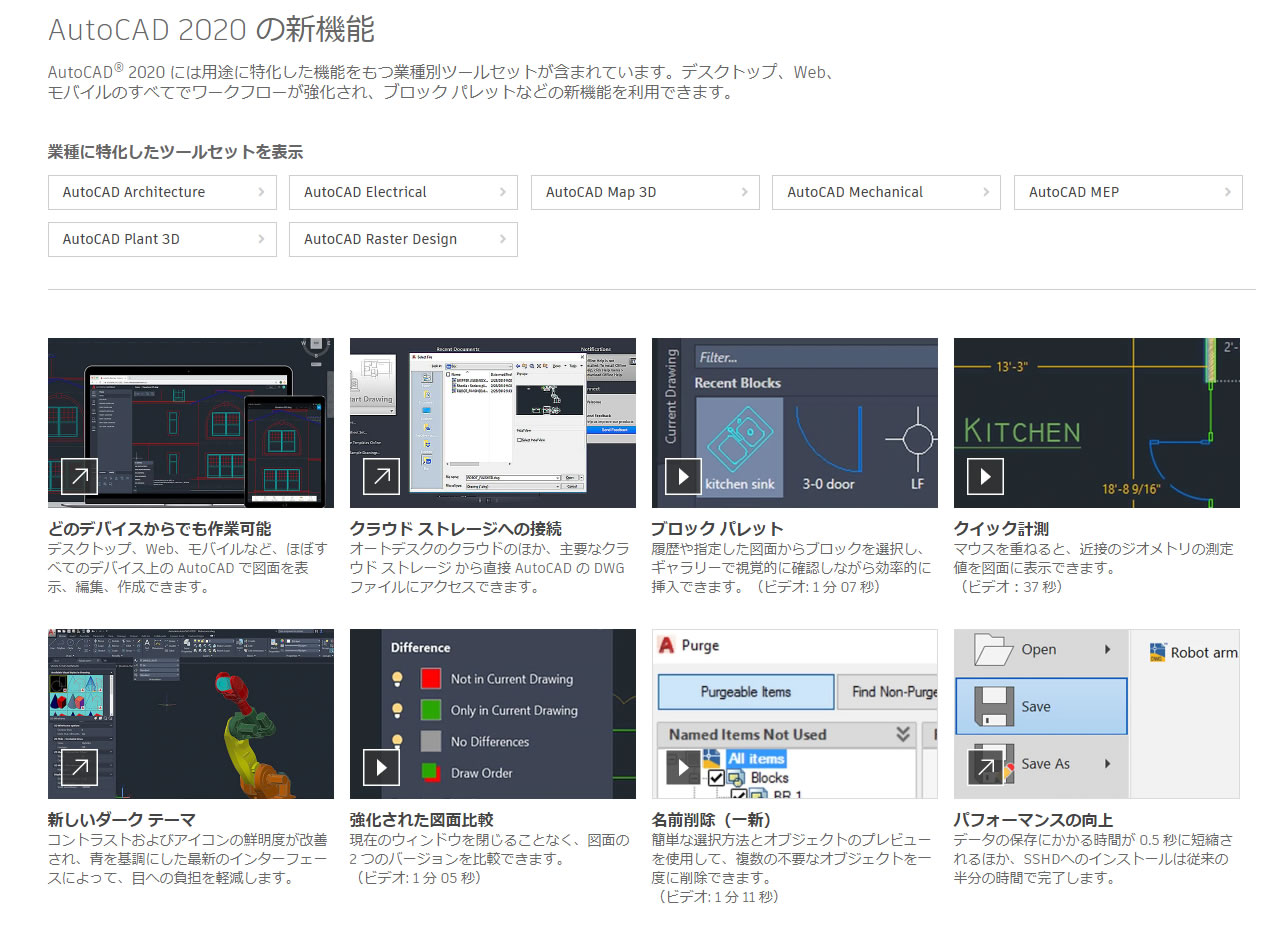

AutoCAD® は、設計者、エンジニア、施工担当者、デザイナーなど、多くの方にご利用いただける 2D および 3D 図面作成のための CAD ソフトウェアです。

・ソリッド、サーフェス、メッシュ オブジェクトを使用して 2D ジオメトリおよび 3D モデルの図面を作成、編集
・テキスト、寸法値、引出線、表を使用して図面に注釈付け
・アドオン アプリケーションや API を使用したカスタマイズ

「 AutoCAD® 」の概要

■AutoCAD® は、設計者、エンジニア、施工担当者、デザイナーなど、多くの方にご利用いただける 2D および 3D 図面作成のための CAD ソフトウェアです。

・ソリッド、サーフェス、メッシュ オブジェクトを使用して 2D ジオメトリおよび 3D モデルの図面を作成、編集
・テキスト、寸法値、引出線、表を使用して図面に注釈付け・アドオン アプリケーションや API を使用したカスタマイズ

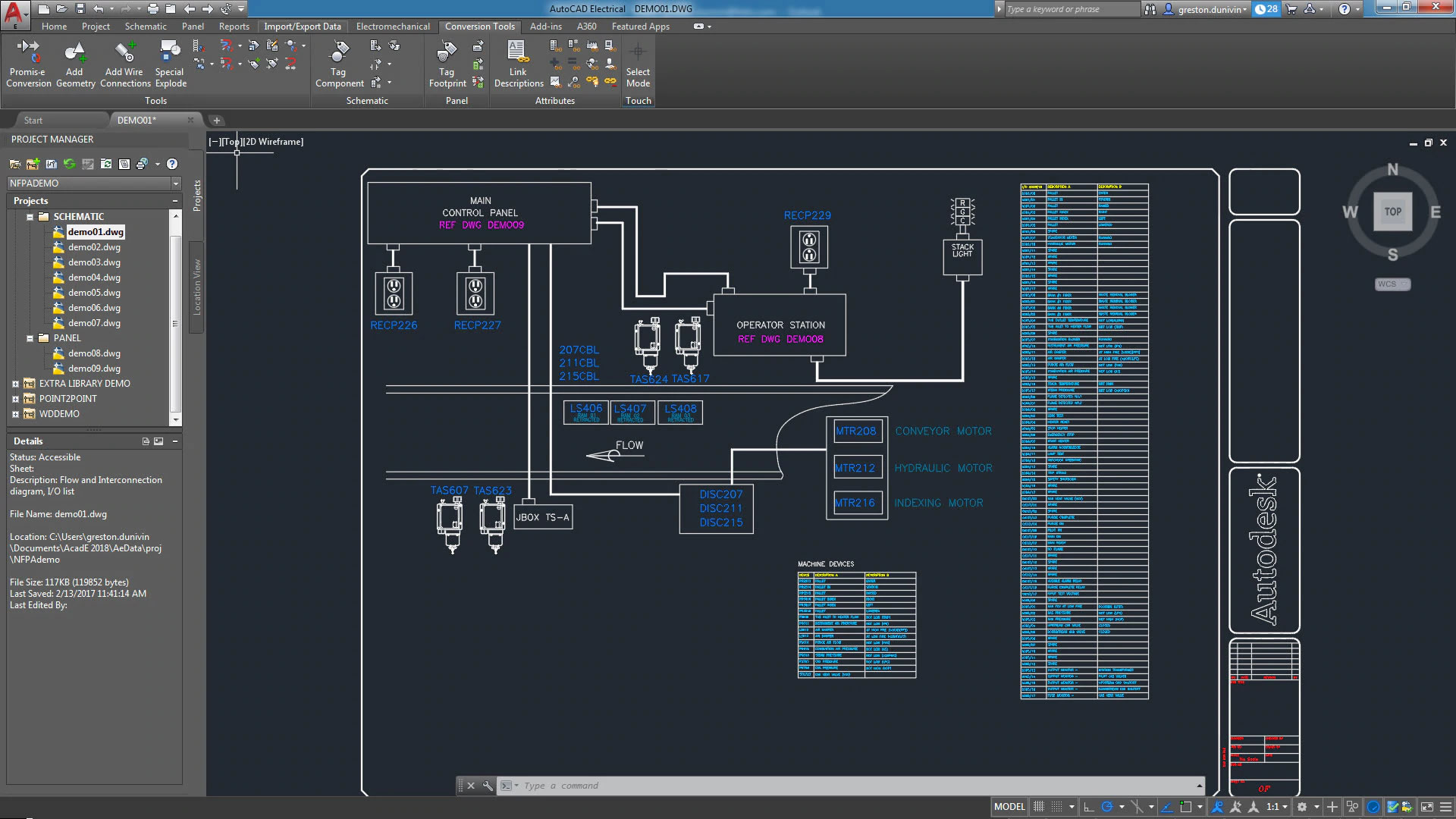

■AutoCAD には、建築設計、機械設計、電気制御設計など、さまざまな業種に特化した機能やライブラリが含まれています。

平面図、断面図、立面図を自動作成
パーツ ライブラリを使用して、配管、ダクト、回路をすばやく作図
注釈、画層、集計表、リスト、テーブルを自動生成
ルールに基づいたワークフローを使用して、業界標準を正確に適用

「 AutoCAD® 」の特徴

■汎用CADとしてトップシェア

CADソフトウェアの中でもトップシェアを占めており、世界中で使用されているソフトウェア。
AutoCADは、建築・土木・機械分野の汎用CADとして日本でトップシェアを占めています。また、世界中でもAutoCADは広く使われており、データ共有がしやすいという特徴があります。

■各専門分野にも特化した様々なツールセット

建築設計専用の機能を持つAutoCAD Architecture(オートキャドアーキテクチャ)や、機械設計機能を持つAutoCAD Mechanical(オートキャドメカニカル)など、 各専門分野に特化したツールセットがあり、設計用途に応じてさらに使いやすく改良されているのも他のCADソフトウェアにはないポイントです。
AutoCADで、すべてのツールセットが使用可能

■拡張性が高い

Autodesk App Store の拡張機能でAutoCADをカスタマイズしたり、AutoCAD以外のAUTODESK社製品、サードパーティーのアドオンソフト等と連携することで、 様々な業界に特化した専用機能などを付加することができます。
分野に応じて様々な機能を使い分けることで、どのような業務においても最適な作図が可能になります。

おすすめポイント

Windows® 10 Pro 64bit

Windows® 10
Pro 64bit

インテル Core™ プロセッサー

インテル Core™
プロセッサー

最大 64GB メモリ 2チャンネル駆動

最大 64GB メモリ
2チャンネル駆動

高速ストレージ SSD

高速ストレージ
SSD

最大 2基 HDD / SSD

最大 2基
HDD / SSD

NVIDIA® Quadro GPU

NVIDIA®
Quadro GPU

RAID 機能対応

RAID
機能対応

USB 3.1 Gen1 Type-A 4ポート

USB 3.1 Gen1
Type-A 4ポート

国内自社工場(福岡市)で熟練エンジニアによる生産

BTO パソコン・HPC 製品を構成する部材は、自社品質基準をクリアしたものだけを採用しています。 高い性能と耐久性を求められる HPC 製品はもちろんのこと、一般事務などで利用される BTO パソコンについても、安心してご利用いただけるように、部材採用選定から製造まで、一貫して品質向上に努めています。 また、部材供給メーカーや国内正規代理店とも、定期的な品質ミーティングを行っています。

業界屈指の診断ツール「QuickTechProfessional」による品質検査

国内自社工場(福岡市)で生産される BTO パソコン・HPC 製品は、業界標準検査の「QuickTech Professional」による診断を行っています。 プロセッサー、メモリー、ストレージ などコンピューターを構成する各ハードウェアに対し、実際に稼動している時と同じ状態を再現し、負荷検査を行います。

それぞれのハードウェアに対し、個別の強力な診断プログラムが用意されています。 (※ 例えば、メモリの診断では定評あるメモリ診断アルゴリズム「Jump」をはじめ、6 種類の診断アルゴリズムを駆使してエラーを検出します。)

こうして、ソフトウェア的に負荷をかけることにより、従来の診断ツールでは発見できなかったエラーの検出も可能になりました。 この「QuickTech Professional」で診断された結果を「診断書」として製品に添付いたします。これが、「品質合格の証」です。

CADソフトに最適なグラフィックボード

CADやグラフィック編集などには、専用のグラフィックボードを搭載したパソコンを選択する必要があります。 専用グラフィックは、CADやグラフィック編集などの処理を受け待ち、高いパフォーマンスを発揮します。 グラフィックボード・メーカーには、NVIDIAやAMD社などがありますが、数多くのアプリケーションでISV認証を取得しているNVIDIAをお勧めします。

NVDIA社のグラフィック・ボードには、GeForceシリーズとQuadroシリーズがあり、それぞれ得意分野が異なります。 CADアプリケーションの多くは、OpenGLというプログラムを用いて開発されており、このOpenGL用に最適化されたグラフィックボードは、Quadroシリーズになります。 一部のCADアプリケーションでは、DirectXというプログラムを用いて開発されたものもあり、この場合はGeForceシリーズがお勧めです。

Adobe、Autodesk、Shade、SolidWorksなどの主要なプロフェッショナルアプリケーションは、前述のOpenGLに最適化されたQuadroシリーズがお勧めです。

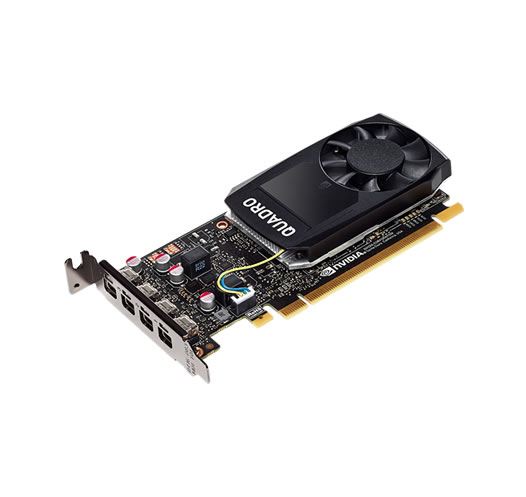

NVIDIA® Quadro P1000 4GB-GDDR5 搭載

NVIDIA® Quadro® P1000 は、最新の Pascal™ アーキテクチャを採用した Quadro® P1000 GPU を搭載し、 640 基の CUDA コアと 4GB の高速大容量メモリによって、 より忠実度の高い複雑な視覚効果、より自然な美しいシミュレーション、解析を行うことが可能になりました。 Mini DisplayPort 1.4 コネクタを 4 系統搭載し、4K モニタ構成などより柔軟な接続が可能になります。 シングルスロットデザインなため幅広い環境でお使いいただけます。

シェーダーモデル5.1に準拠し、OpenGL4.5、DirectX12 をサポートします。 既存のアプリケーションの互換性の他、今後リリースされる最新アーキテクチャを利用したアプリケーションにも備えられます。

RGB 各色10bit(合計30bit)のカラー出力に対応。 約 10 億 6433 万色の豊かな発色により Adobe Photoshop CC などの対応アプリケーションにおいてリアルで滑らかなグラデーションを実現し、 より高いクオリティのデータ加工・編集が可能になります。

解像度(Pixcl) DisplayPort DVI(*1)
7680 × 4320 60Hz(*2) / 120Hz(*3) -
5120 × 2880 60Hz -
4096 × 2160 60Hz / 120Hz(*4) -
3840 × 2160 60Hz / 120Hz(*4) -
2560 × 1600 60Hz / 120Hz(*4) -
2560 × 1440 144Hz(*4) -
2048 × 1536 144Hz(*4) -
1920 × 1200 144Hz(*4) 60Hz
1920 × 1080 144Hz(*4) 60Hz
1680 × 1050 144Hz(*4) 60Hz
1600 × 1200 144Hz(*4) 60Hz
1440 × 900 144Hz(*4) 60Hz
1360 × 768 144Hz(*4) 60Hz
1280 × 1024 144Hz(*4) 75Hz
1280 × 960 144Hz(*4) 75Hz
1280 × 768 144Hz(*4) 75Hz
1280 × 720 144Hz(*4) 75Hz
1152 × 864 144Hz(*4) 75Hz
1024 × 768 144Hz(*4) 75Hz
800 × 600 144Hz(*4) 75Hz
720 × 480 144Hz(*4) 75Hz

※各解像度においてDisplayPort 30bitカラーに対応。(要対応ディスプレイ)
(*1)付属の DP-DVI 変換ケーブル(シングルリンク対応)を使用時。
(*2)対応モニタにてDisplayPortコネクタを2つ利用して表示可能です。
(*3)対応モニタにてDisplayPortコネクタを4つ利用して表示可能です。
(*4)リフレッシュレート 120Hz / 144Hz は対応ディスプレイとの接続時のみ設定可能です。

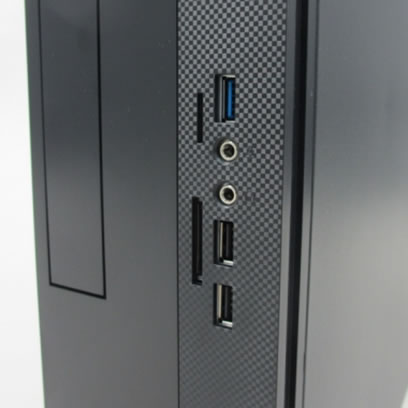

ビジネスシーンで活躍するスリム型ケース

メンテナンス性に優れたスリム型ケースです。 クイックレリースサイドパネルとツールレス構造が採用されており、工具無しにパーツの組込みやメンテナンスを行なうことができます。 3.5 インチシャドーベイの他、2.5 インチシャドーベイも用意されていますので、トレンドにあわせたストレージ構成に仕上げられます。

さらに、昨今のコンシューマ環境では利用頻度の少なくなった5インチベイも用意。 光学ドライブが必要なビジネスソリューションにも対応します。 拡張面では4基のロープロファイル用拡張スロットが用意されており、グラフィックカードや各種インターフェースの増設も可能です。

フロントには USB3.0 ポートとオーディオ(IN/OUT) の他にカードリーダーも用意され、デジカメやビデオカメラなどの外部データを簡単に読み取ることが可能です。 スリムケースながらも優れたメンテナンス性と拡張性を実現しているため、ビジネスでのシチュエーションでの活用が期待できる製品です。

Windows® 10 Pro 64bit 搭載

Windows® 10 はスタート メニューなど、Windows® 7 と共通する点が多く、すぐに慣れて簡単にご利用いただけます。 起動と再開にかかる時間が短縮されているだけでなく、お客様の PC を絶えず保護するために、強固なセキュリティ機能が搭載されています。 また、現在お使いのソフトウェアやハードウェアに対応するように配慮されています。

Windows® 10 Pro 64bit は、コンシューマー向けの Windows 10 Home の全機能に加えて、暗号化、リモート ログイン、仮想マシン作成など、 ビジネスに必要な機能が搭載されています。

会社や学校のドメインや Azure Active Directory に接続しネットワーク ファイル、サーバー、プリンターなどを利用できます。 また、BitLocker を使用してセキュリティを強化し、暗号化およびセキュリティ管理でデータを保護できます。 そのほかにも、仕事用のコンピューターにリモートデスクトップでログインでき、Hyper-V で仮想マシンを作成、実行すれば、同一 PC 上で同時に複数の OS が実行可能です。

第 8 世代 インテル® Core™ プロセッサー(Skylake)

新しい第 8 世代 インテル® Core™ プロセッサーは、14 nm プロセス・ルールの採用により、 コア数増加・マルチタスク最適化・内蔵グラフィック強化などが改良されている点が特徴です。

前世代のプロセッサーに比べ、フレームレートが最大 25%、マルチスレッド処理は最大 45% ほど性能が向上しています。 また、4K ビデオ編集では約 30 % ほど性能が向上し、高速かつ快適な処理が可能です。

複数のアプリケーションを利用するビジネス環境はもちろんのこと、画像作成や動画処理をするマルチメディア環境、大学・研究機関での簡易数値計算などの処理など、 従来環境で処理速度にご不満だったユーザー様にご満足いただける性能が備わっています。

最大 64GB / 2チャンネル 構成に対応した 高品質メモリー

最新の DDR4 メモリで、最大 2,666MT/s の高速化に対応しています。 また、4 スロットで 、最大で 64GB メモリを実装できます。(プロセッサー仕様に依存します)

2 スロット以上を利用することで、最大 2 チャンネルのメモリ帯域が利用でき、通信速度が向上します。

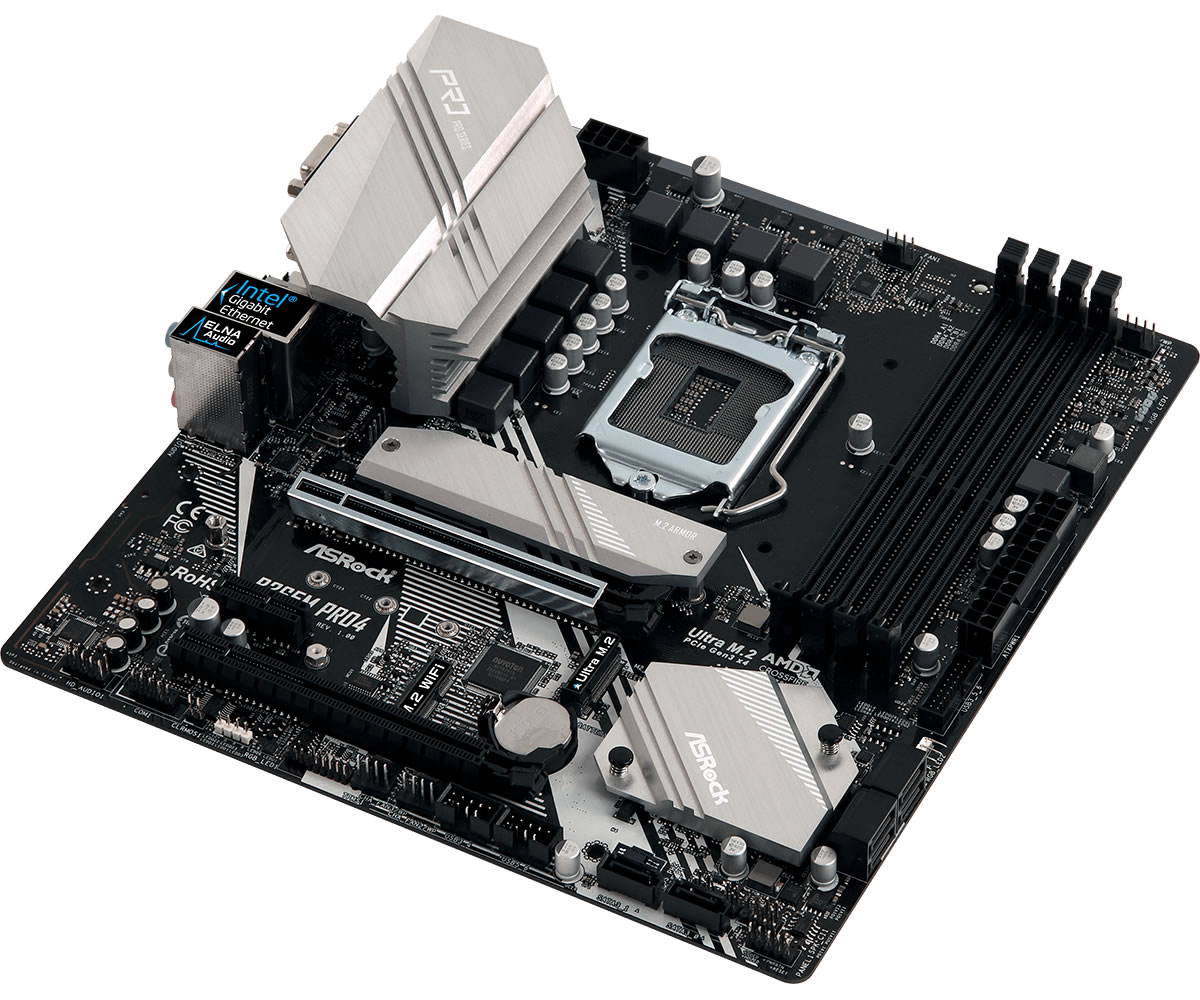

B365 チップセット搭載マザーボード

第 9 世代および第 8 世代 インテル® Core™ プロセッサーに対応した B365 チップセット搭載マザーボードを採用しています。

M.2 スロットが実装されているので、データ転送速度を最大 32Gb/s まで押し上げる SATA3 6Gb/s および PCIe Gen3 x4 Ultra M.2 インターフェースに対応します。 また、世界最速の U.2 PCIe Gen3 x4 SSD を取り付けることができます。

また、高性能と応答性を再定義する Intel® Optane™ メモリテクノロジーと Intel® Optane™ ストレージテクノロジーに対応します。

このマザーボードには、次世代ハイブリッド設計が採用されています。 精確な制御を実現し、安定した電源を供給します。 また、CPU に効率的かつ安定した電力を供給することで、マザーボードの安定性を大幅に向上させて寿命を延ばします。

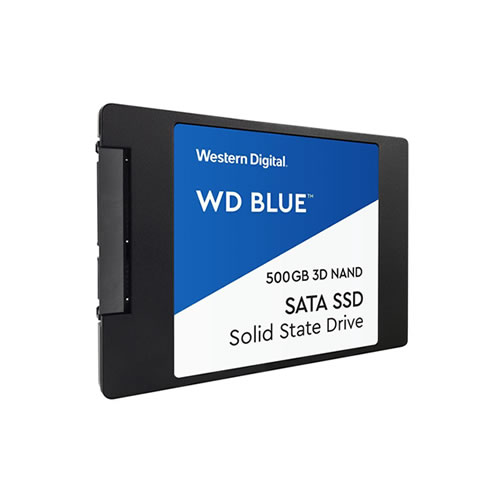

高速パフォーマンスと信頼性を兼ね備えた SSD

SSDのパフォーマンス強化により、Webの閲覧、ゲームプレイ、システムの起動をすばやく簡単に実行でき、高速パフォーマンスと信頼性により、 パソコンの日常的なコンピューティング・エクスペリエンスが向上します。

軽量で耐衝撃性に優れた SSDは、可動部品を使用していないので、不慮の衝撃や落下からデータを保護できます。

確かな信頼性と豊富なカスタマイズから選べる Be-Clia シリーズ

アプライド「Be-Clia (ビー・クライア)」シリーズは、法人様向けのビジネス・スタンダード・パソコンです。 一般事務用途から、画像・動画編集、CAD などのグラフィック性能を必要とする用途まで、豊富なカスタマイズをご用意しています。 また、WEB 上ではカスタマイズできない特別仕様については、メールやお電話でのお問い合わせで対応させて頂きます。

第 8 世代 Intel® コア・プロセッサ搭載でビジネスを加速 (Type-S/M)
第 9 世代 Intel® コア・プロセッサ搭載で 8 コアのマルチスレッド対応
幅広いニーズに合わせた、豊富なカスタマイズに対応 ※順次追加中
使いやすさを追求した、前面 USB3.0 ポートを標準搭載
作業環境を劇的に改善する、3 画面モニタ出力に標準対応

全機種国内製造の高品質・安心モデル選べる
グラフィック、Quadro® & GeForce® を選択可能
シャープなレスポンスを提供、全モデルSSD標準装備
最短で2~3営業日で工場出荷に対応
有償オプション:免責不要延長保証 W3/W5 延長保証

Standard specification標準仕様
モデル名 APPLIED Be-Clia Type-SCSW03(「AutoCAD推奨スペック」)
外形寸法 約 (W)102 x (D)390 x (H)338 mm
※突起部は除く
オペレーティング
システム
標準 Windows® 10 Pro 64bit
対応 Windows® 10 Pro/Home 64bit
電源ユニット 定格出力 300W
ユニット数 1 基
仕様 -
チップ・セット 名称 インテル® B365 チップセット
PCI Express
最大レーン数
16 レーン
セキュリティ・チップ 非搭載
プロセッサー 名称 インテル® Core™ i7-8700 プロセッサー
プロセッサー数 1 基
動作周波数 3.2GHz | Max4.6GHz
コア数 6 コア | 12 スレッド
L3 キャッシュ 12MB
PCI Express
最大レーン数
16 レーン
その他 Coffee Lake
プロセッサー・ファン インテル® 純正プロセッサー・ファン
メモリー 標準 16GB (8GBx2)
最大容量 64GB
スロット数 4 スロット (空き:2 スロット)
仕様 DDR4-2666 | Non-ECC | Un-Buffered
チャンネル数 2 チャンネル | 最大 2 チャンネル
ストレージ 容量 500GB
規格 SATA3 | SSD | 耐久仕様
読み出し
(シーケンシャル)
514MB/s
書き込み
(シーケンシャル)
530MB/s
TBW
(総書込みバイト量)
非公開
MTBF
(平均故障間隔)
100 万時間
対応 RAID 機能 (SATA) RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 17
※マザーボードの搭載機能です。
※OS により対応状況が異なります。
光学ドライブ DVD スーパーマルチ
グラフィック 名称 NVIDIA® Quadro® P1000
メモリー 4GB | GDDR5
ポート Mini DisplayPort:4 ポート (DisplayPort ver 1.4対応)
MiniDP to DP変換ケーブル × 4
最大画面出力 最大 4 画面出力
サウンド 仕様 Realtek® ALC 892 High Definition Audio Codecs
チャンネル 7.1ch
ネットワーク 名称 インテル® Ethernet Connection I219-V
インターフェイス 1000BASE-T | 100BASE-TX
ポート数 1 ポート
IPMI 名称 非搭載
ポート数 -
各種ポート USB USB3.1 Gen1 Type-A:4 ポート (前:0 ポート | 背:4 ポート)
  USB3.1 Gen1 Type-C:1 ポート (前:0 ポート | 背:1 ポート)
  USB3.0:1 ポート (前:1 ポート | 背:0 ポート)
  USB2.0:4 ポート (前:2 ポート | 背:2 ポート)
その他 PS/2:1 ポート
拡張ソケット 1 x ウルトラ M.2 ソケット (M2_1), 最大 Gen3 x4 (32 Gb/s) までのタイプ M Key 2242/2260/2280 M.2 PCIe モジュールに対応
1 x ウルトラ M.2 ソケット (M2_2), M Key タイプ 2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s モジュールに対応。 および M.2 PCI Express モジュール 最大 Gen3 x4 (32 Gb/s)
※ M2_2 が SATA タイプ M.2 デバイスで使用されている場合は、SATA3_0 は無効になります。
※ Intel® Optane™ テクノロジーに対応
※ 起動ディスクとして NVMe SSD に対応
拡張スロット 2 x PCI Express 3.0 x16 スロット (PCIE1/PCIE3: でシングル x16 (PCIE1); でダブル x16 (PCIE1) / x4 (PCIE3))
1 x PCI Express 3.0 x1 スロット (フレキシブル PCIe)
1 x M.2 ソケット (Key E), タイプ 2230 WiFi/BT モジュールに対応
※ 起動ディスクとして NVMe SSD に対応
ドライブ・ベイ 5 インチ:1 ベイ (空き:0 ベイ)
3.5 インチ・シャドウ:1 ベイ (空き:1 ベイ)
2.5 インチ・シャドウ:1 ベイ (空き:0 ベイ)
入力機器 キーボード スタンダード・キーボード ※USB 接続
マウス オプティカル・マウス ※USB 接続
ラックマウント サイズ 非対応
レール・キット -
保証 期間 1 年間
方式 センドバック方式ハードウェア保証
