CERVO Grasta Type-ES1SSW01

Abaqus向けワークステーション

10営業日~出荷3 年間センドバック方式ハードウェア保証

オペレーティング・システム Windows® 10 Pro 64bit
プロセッサー [2 基] インテル® Xeon Bronze 3104
メモリー 32GB (4GB x 8) DDR4-2400 Registered-ECC
ストレージ 1TB エンタープライズ HDD
光学ドライブ DVD スーパーマルチ
ネットワーク [2 ポート] ギガビット (IPMI 2.0 兼用:1 ポート)
グラフィック NVIDIA® Quadro® P4000 8GB-DDR5
電源ユニット 1,200W 80 Plus Platinum 認証

オンライン販売価格621,600(税別)
Feature of ProductType-ES1SSW01 製品特徴

「APPLIED CERVO Grasta Type-ES1SSW01」は、あらゆる線形・非線形解析に対応する、汎用FEM解析ソフトウェア"Abaqus"向けに設計された HPC 専用ワークステーションです。 ワークステーションを構成する部材は、すべて「高耐久」「高品質」仕様で、3 年間のセンドバック方式ハードウェア保証となっています。 国内(福岡市)の自社工場で企画・製造し、12 時間の品質・動作・エージング検査済みです。

本モデルは、デュアル・プロセッサーを採用したワークステーションで、コア数/スレッド数を重視する並列計算に最適なモデルです。 また、計算機専用ルームを必要としない静音仕様で、設置場所を選ばず、デスク・サイドでもご利用いただける設計となっています。

「Abaqus」ソフトウェアの概要

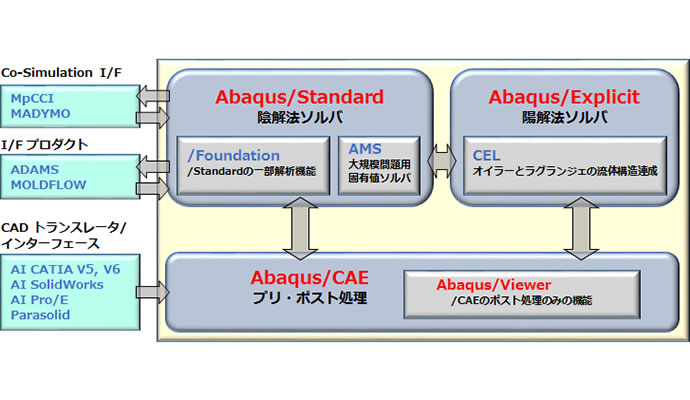

SIMULIA/Abaqusは商用・大学ともに最も知名度の高い汎用FEM解析ソフトウェアであり、陰解法(Abaqus/Standard)・陽解法(Abaqus/Explicit)のソルバを有し、 接触問題や大変形などのあらゆる線形・非線形解析に対応しています。

SIMULIA拡張版Abaqusの導入により、従来のFEM解析に加えて、自動化・最適化ソフトウェアSIMULIA/Isight及び位相最適化ソフトウェアSIMULIA/Tosca、 そして耐久性&寿命予測のソフトfe-safeという製品もご利用いただけます。?

SIMULIA/Abaqusには3DEXPERIENCEプラットフォーム上で稼働するクラウド版製品群も用意されており、将来的な拡張も可能です。
※本製品にはソフトウェアは含まれておりません。

広範な解析タイプ

  • 静的応力/変位
  • 動的応力/変位
  • モーダル法による
    線形動的解析
  • 伝熱
  • 連成温度/変位
  • 連成熱/電気
  • 音響

  • 間隙水  Etc.
  • タイヤの騒音
  • ガスケットシーリング
  • はんだジョイントの破壊
  • 自転車フレームの応力
  • 電気ヒューズの伝熱

広範な解析タイプ

  • 応力/変位
  • 熱応力
  • 音響と構造の連成
  • 連成 Euler-Lagrange(CEL)
  • 粒子法(SPH)

  • 深絞り
  • 爆発荷重
  • ボトルの落下
  • ブローモデリング
  • エネルギ吸収

「Abaqus」ソフトウェアの特徴

過去30数年多くのお客様に愛用されてきた代表的な解析機能

■接触:適用性、精度の高い接触モデリング手法
■収束:非線形問題に対する強力な解析手法
■要素:多くの問題に対応するための豊富なライブラリを提供
■伝熱:定常と非定常の伝熱、熱と応力の完全連成に対応
■ゴム:超弾性、粘弾性を含め豊富な材料モデルを提供
■連成解析(CEL):流体との連成を含め極端な変形の解析に有効
■複合材:損傷、破壊を含め総合的な解析手法を提供
■XFEM:要素分割に独立な亀裂の発生と進展をモデル化可能

※本製品にはソフトウェアは含まれておりません。

使用が容易な一般接触

  • モデル全体に対する簡単な接触定義
  • 大きな変形とすべりを考慮
  • ロバストな数値定式化
  • ユーザ定義が最小
  • 深絞り
  • 爆発荷重
  • ボトルの落下

豊富な材料モデル

金属、ゴム、複合材

  • 線形/非線形の弾性および塑性
  • 等方性あるいは異方性
  • 速度依存、温度依存

  • 人体組織
  • 鋳鉄塑性
  • 粘弾性ゴム

おすすめポイント

WindowsR 10 Pro 64bit

Windows® 10
Pro 64bit

Linux 動作検証済

Linux 動作検証済


静音仕様 独自吸音シート

静音仕様
独自吸音シート

インテル XeonR スケーラブル 2 基

インテル Xeon®
スケーラブル 2 基

AVX-512 ベクトル演算

AVX-512
ベクトル演算

最大 4TB メモリ 6チャンネル駆動

最大 4TB メモリ
6チャンネル駆動

インテルR Optane? DC

インテル®
Optane™ DC

エンタープライズ ストレージ

エンタープライズ
ストレージ

最大 4 基 HDD / SSD

最大 4 基
HDD / SSD

最大 2 GPU PCIe 32 レーン

最大 2 GPU
PCIe 32 レーン

ギガビット LAN 2 ポート

ギガビット LAN
2 ポート

IPMI 2.0

IPMI 2.0


高変換効率80 Plus Platinum 認証

高変換効率
80 Plus Platinum 認証

3 年間 センドバック ハードウェア保証

3 年間 センドバック
ハードウェア保証

国内自社工場(福岡市)で熟練エンジニアによる生産

BTO パソコン・HPC 製品を構成する部材は、自社品質基準をクリアしたものだけを採用しています。 高い性能と耐久性を求められる HPC 製品はもちろんのこと、一般事務などで利用される BTO パソコンについても、安心してご利用いただけるように、部材採用選定から製造まで、一貫して品質向上に努めています。 また、部材供給メーカーや国内正規代理店とも、定期的な品質ミーティングを行っています。

業界屈指の診断ツール「QuickTechProfessional」による品質検査

国内自社工場(福岡市)で生産される BTO パソコン・HPC 製品は、業界標準検査の「QuickTech Professional」による診断を行っています。 プロセッサー、メモリー、ストレージ などコンピューターを構成する各ハードウェアに対し、実際に稼動している時と同じ状態を再現し、負荷検査を行います。

それぞれのハードウェアに対し、個別の強力な診断プログラムが用意されています。 (※ 例えば、メモリの診断では定評あるメモリ診断アルゴリズム「Jump」をはじめ、6 種類の診断アルゴリズムを駆使してエラーを検出します。)

こうして、ソフトウェア的に負荷をかけることにより、従来の診断ツールでは発見できなかったエラーの検出も可能になりました。 この「QuickTech Professional」で診断された結果を「診断書」として製品に添付いたします。これが、「品質合格の証」です。

Windows® 10 Pro 64bit 搭載

Windows® 10 はスタート メニューなど、Windows® 7 と共通する点が多く、すぐに慣れて簡単にご利用いただけます。 起動と再開にかかる時間が短縮されているだけでなく、お客様の PC を絶えず保護するために、強固なセキュリティ機能が搭載されています。 また、現在お使いのソフトウェアやハードウェアに対応するように配慮されています。

Windows® 10 Pro 64bit は、コンシューマー向けの Windows 10 Home の全機能に加えて、 暗号化、リモート ログイン、仮想マシン作成など、ビジネスに必要な機能が搭載されています。

会社や学校のドメインや Azure Active Directory に接続しネットワーク ファイル、サーバー、プリンターなどを利用できます。 また、BitLocker を使用してセキュリティを強化し、暗号化およびセキュリティ管理でデータを保護できます。 そのほかにも、仕事用のコンピューターにリモートデスクトップでログインでき、Hyper-V で仮想マシンを作成、実行すれば、同一 PC 上で同時に複数の OS が実行可能です。

Linux も選択可能

Linux (Ubuntu/CentOS/Redhat) にも対応しています。

各ディストリビューションやバージョンごとに動作検証を行っていますので、製品到着後に安心してご利用いただけます。 対応ディストリビューションやバージョン 以外の OS についても、有償で動作検証を行ってご提供することもできます。

ハードウェアの安定動作のみならず、Linux OS や 開発環境の動作を代行して、高品質・安定動作する HPC 専用ワークステーションをご提供します。

静音性を追求したエアフロー & 吸音シート

デスク回りに設置しても気にならない 35dB の静音性を実現した筐体を採用しています。 高い計算能力と排熱能力は維持しつつ、徹底したエアフロー設計で静音性を実現しています。

百数十種類の吸音素材の中から独自採用した吸音シートを筐体内部の両側面に張ることで、さらにマイナス 2db の静音を確保しました。

[2 基] インテル® Xeon® スケーラブル・プロセッサー 搭載 (Skylake)

インテル® Xeon® スケーラブル・プロセッサーは、データセンター・コンピューティング、ネットワーク、ストレージに求められるハードウェア支援型のパフォーマンスが得られます。 既存の Skylake と比べ、1 コアあたり L2 キャッシュ容量が従来の 256KB から 1MB へと 4 倍増加しています。 レイテンシの少ない L2 キャッシュが増加することで、並列処理の性能が大きく向上します。

インテル® Xeon® スケーラブル・プロセッサーは、Platinum/Gold/Silver/Bronze のラインナップで構成されています。 最上位の Platinum では 2.5GHz/tb3.8GHz で最大 28 コア / 56 スレッドで、2/4/8 ソケット構成をサポート、最大 1.5TB の DDR4-2666 に対応します。 高度な分析、シミュレーションとモデリング、人工知能に対応して最適なパフォーマンスを発揮します。

Gold は最大 22 コア / 48 スレッドを用意し、2/4 ソケット構成をサポート、効率性と俊敏性に優れたワークロードに最適します。 Silverは最大 12 コア / 24 スレッドで、中程度のタスク向けに最適化され、Bronzeは最大 8 コア / 16 スレッドで、軽量なタスク向けに最適化されています。

512 ビットの超広域ベクトル演算機能によるパフォーマンスの向上

512 ビットの超広域ベクトル演算機能を備えたインテル® AVX-512 は、極めて要求の厳しい演算タスクを処理できます。

アプリケーションは、最大 2 つの 512 ビット融合積和 (FMA) ユニットを使用して、クロックサイクルごとに 1 秒当たり 32 個の倍精度浮動小数点演算と 64 個の単精度浮動小数点演算を 512 ビットベクトルにパックすることができ、8 個の 64 ビット整数と 16 個の 32 ビット整数もパックできます。

これにより、インテル® アドバンスト・ベクトル・エクステンション 2.0 (インテル® AVX2) に比べ、データレジスターの幅、レジスターの数、FMA ユニットの幅が倍増します。

最大 4TB / 6 チャンネル 構成に対応した Regeistered-ECC メモリー

最新の DDR4 メモリで、最大 2,933MT/s の高速化に対応しています。 また、16 スロットで 、3DS ECC RDIMM の場合は最大 4TB メモリ、3DS ECC LRDIMM の場合は最大で 4TB メモリを実装できます。(プロセッサー仕様に依存します)

1CPU あたり 6 スロット以上を利用することで、最大 6 チャンネルのメモリ帯域が利用でき、通信速度が向上します。

Registered-ECC 機能により、電気信号の清流・増幅で安定したメモリ・アクセス、専用チップでのエラー訂正による信頼性の向上を図っています。

最大 2TB インテル® Optane™ Persistent Memory

インテル?? Optane™ DC Persistent Memory は、メイン・メモリーとして一般的に使われる DRAM と同様に、メモリーチャネルと DIMM ソケットを介してアクセスできる不揮発性メモリーです。

大容量メモリ または高速ストレージとして利用でき、現状の DRAM では実現できない大容量のメモリー空間、他の不揮発性メモリーよりも高速なアクセスをご提供します。

※ 第 2 世代 インテル® Xeon® スケーラブル・プロセッサー (Cascade Lake) のみ対応。

運用コストを低減する IPMI 2.0

OS に依存せずに動作する IPMI 2.0 に対応した LAN ポート(兼用)を搭載しています。 プロセッサー温度やファン回転数の監視、リモートでサーバの電源制御などができ、遠隔地やサーバールームに設置したワークステーションのメンテナンスが可能です。

ワークステーション管理者が稼動状況を確認でき、障害発生時にワークステーションの起動・再起動などをリモートできるため、運用コストの大幅な低減を実現します。

24 時間 365 日稼働を想定したエンタープライズ・クラス・ストレージ

最大 250 万時間の MTBF の HGST Ultrastar ハードディスク・ドライブは、最も要求の厳しいストレージ環境で 24 時間 365 日常時稼働の信頼性と耐久性を発揮します。

デスクトップ用ドライブの最大 10 倍の年間最大 550TB のワークロード率を実現します。 HGST Ultrastar ドライブはエンタープライズ・クラスの優れた信頼性、電力効率、パフォーマンスを実現する高度なテクノロジーを採用しています。

強化された RVS (Rotational Vibration Safeguard) テクノロジーには、ドライブを監視し、線形振動と回転振動をリアルタイムに補正する最新のエレクトロニクスが導入されているため、 従来のデスクトップドライブと比較すると、高振動環境でのパフォーマンスが向上しています。

最大 2 枚の GPU ボードを搭載可能

PCI-Express Gen3 x16 スロットを 2スロット装備しており、4 枚の GPU ボード 同時に x16 の転送速度で利用でき、GPU の転送ロスなしに最大源のパフォーマンスを実現します。

また、GPU ボード以外にも、RAID ボードや 10Gbps LAN ボード、InfiniBand ボードなどの増設にも対応できる拡張性も確保しています。

NVIDIA® Quadro P4000 8GB-GDDR5 搭載

NVIDIA® Quadro® P4000 は、最新の Pascal™ アーキテクチャを採用した Quadro® P4000 GPU を搭載し、1792 基の CUDA コアと 8GB の高速大容量メモリによって、 より忠実度の高い複雑な視覚効果、より自然な美しいシミュレーション、解析を行うことが可能になりました。 DisplayPort 1.4 コネクタを 4 系統搭載し、8K モニタ構成などより柔軟な接続が可能になります。 シングルスロットデザインなため幅広い環境でお使いいただけます。

プロフェッショナルアプリケーションの開発者は NVIDIA VRWorks™ SDK を利用することで、プラグアンドプレイに対応したシンプルなヘッドマウントディスプレイ (HMD) の互換性、 低レイテンシの VR レンダリング、 複数の GPU でのスケーラブルなパフォーマンスと同期を実現できます。

シェーダーモデル5.1に準拠し、OpenGL4.5、DirectX12 をサポートします。 既存のアプリケーションの互換性の他、今後リリースされる最新アーキテクチャを利用したアプリケーションにも備えられます。

RGB 各色10bit(合計30bit)のカラー出力に対応。 約 10 億 6433 万色の豊かな発色により Adobe Photoshop CC などの対応アプリケーションにおいてリアルで滑らかなグラデーションを実現し、 より高いクオリティのデータ加工・編集が可能になります。

解像度(Pixcl) DisplayPort DVI(*1)
7680 × 4320 60Hz(*2) / 120Hz(*3) -
5120 × 2880 60Hz -
4096 × 2160 60Hz / 120Hz(*4) -
3840 × 2160 60Hz / 120Hz(*4) -
2560 × 1600 60Hz / 120Hz(*4) -
2560 × 1440 144Hz(*4) -
2048 × 1536 144Hz(*4) -
1920 × 1200 144Hz(*4) 60Hz
1920 × 1080 144Hz(*4) 60Hz
1680 × 1050 144Hz(*4) 60Hz
1600 × 1200 144Hz(*4) 60Hz
1440 × 900 144Hz(*4) 60Hz
1360 × 768 144Hz(*4) 60Hz
1280 × 1024 144Hz(*4) 75Hz
1280 × 960 144Hz(*4) 75Hz
1280 × 768 144Hz(*4) 75Hz
1280 × 720 144Hz(*4) 75Hz
1152 × 864 144Hz(*4) 75Hz
1024 × 768 144Hz(*4) 75Hz
800 × 600 144Hz(*4) 75Hz
720 × 480 144Hz(*4) 75Hz

※各解像度においてDisplayPort 30bitカラーに対応。(要対応ディスプレイ)
(*1)付属の DP-DVI 変換ケーブル(シングルリンク対応)を使用時。
(*2)対応モニタにてDisplayPortコネクタを2つ利用して表示可能です。
(*3)対応モニタにてDisplayPortコネクタを4つ利用して表示可能です。
(*4)リフレッシュレート 120Hz / 144Hz は対応ディスプレイとの接続時のみ設定可能です。

高効率 80 Plus Platinum 認証電源

コンピューターやサーバーの電源が 20% ~ 100% の負荷環境下において、電源交換効率 80% 以上がスタンダードという基準に対して、 80 Plus Platinum は、90% 以上 (20% 負荷時)、92% 以上 (50% 負荷時)、89% 以上 (100% 負荷時) の効率性を発揮する電源ユニットを標準採用しています。

電力変換効率の向上した電源ユニットは、発熱の減少によって冷却ファンの回転数の低下による静音化や電子部品の劣化低減が可能になり、 コンピュータの快適性や省電力性の向上と同時に製品寿命も伸びます。

Standard specification標準仕様
モデル名 APPLIED CERVO Grasta Type-ES1SSW01
外形寸法 約 (W)193 x (D)525 x (H)424 mm
※突起部は除く
オペレーティング
システム
標準 Windows® 10 Pro 64bit
対応 CentOS 7.x 64bit
Ubuntu 18.04 LTS 64bit
Ubuntu 16.04 LTS 64bit
Redhat 64bit
Windows® 10 Pro 64bit
Windows® Server 2016/2019 64bit
電源ユニット 定格出力 1,200W
ユニット数 1 基
仕様 80 Plus Platinum 認証 | 静音仕様
チップ・セット 名称 インテル® C621 チップ・セット
PCI Express
最大レーン数
20 レーン
セキュリティ・チップ   非搭載
プロセッサー 名称 インテル® Xeon® Bronze 3104 プロセッサー
プロセッサー数 2 基
動作周波数 1.7GHz
コア数 6 コア | 6 スレッド (1CPU あたり)
L3 キャッシュ 8.25MB (1CPU あたり)
PCI Express
最大レーン数
48 レーン (1CPU あたり)
その他 Skylake
プロセッサー・ファン 4U Active CPU Heat Sink
メモリー 標準 32GB (4GBx8)
最大容量 R-DIMM:2TB
LR-DIMM:4TB
3DS-LRDIMM:4TB
スロット数 16 スロット (空き:8 スロット)
仕様 DDR4-2400 | Registered-ECC
チャンネル数 4 チャンネル (1CPU あたり) | 最大 6 チャンネル (1CPU あたり)
ストレージ 容量 1TB
規格 SATA3 | HDD | 高耐久仕様
回転数 7,200rpm
キャッシュ 128MB
MTBF
(平均故障間隔)
200 万時間
対応 RAID 機能 (SATA) RAID 0/1/5/10
※マザーボードの搭載機能です。
※OS により対応状況が異なります。
光学ドライブ DVD スーパーマルチ
グラフィック 名称 NVIDIA® Quadro® P4000
メモリー 8GB | GDDR5
ポート mini DisplayPort:4 ポート
Mini DP-DP 変換ケーブル × 1
Mini DP-DVI-D 変換ケーブル (シングルリンク対応) x 1
最大画面出力 最大 4 画面出力
サウンド 仕様 Realtek® ALC 888 HD オーディオ・コーデック
チャンネル 7.1ch
ネットワーク 名称 インテル® ギガビット・イーサネット・コントローラー
インターフェイス 1000BASE-T
ポート数 2 ポート
IPMI 名称 Intelligent Platform Management Interface v.2.0
ポート数 ネットワーク・ポートの 1 ポートを利用
各種ポート USB USB3.1 Gen1 Type-A:2 ポート (前:0 ポート | 背:2 ポート)
USB3.0:6 ポート (前:2 ポート | 背:4 ポート)
その他 -
拡張ソケット M.2 Interface: PCI-E 3.0 x4
拡張スロット 4 x PCIe 3.0 x16
2 x PCIe 3.0 x8
ドライブ・ベイ 5.25 インチ:2 ベイ (空き:1 ベイ)
3.5 インチ:1 ベイ (空き:1 ベイ)
3.5 インチ・シャドウ:4 ベイ (空き:3 ベイ)
入力機器 キーボード スタンダード・キーボード ※USB 接続
マウス オプティカル・マウス ※USB 接続
ラックマウント サイズ 非対応
レール・キット -
保証 期間 3 年間
方式 センドバック方式ハードウェア保証
