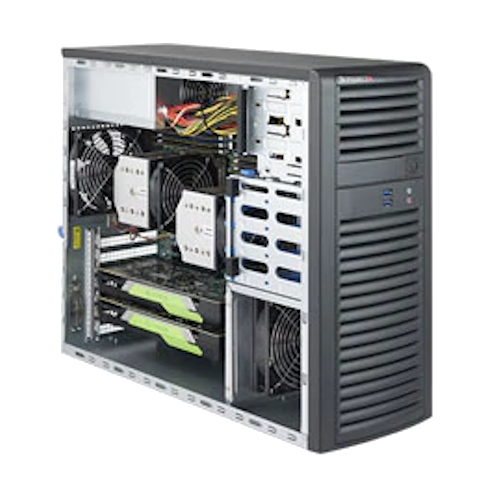

CERVO Grasta Type-ES2S-Q-SW1

汎用 FEM 解析ソフトウェア「Abaqus」向けおすすめモデル

最短 15 営業日~出荷3 年間センドバック方式ハードウェア保証

最大 2CPU 第 2 世代 インテル® Xeon® Scalable シリーズ・プロセッサー搭載
最大 4TB(256GB x16)Registered-ECC メモリ対応(DDR4-2933 / 12 チャンネル)
最大 2GPU(NVIDIA® Quadro RTX™ 8000)対応(PCI Express Gen3(x16))
オンサイト・ハードウェア保守対応可能(有償オプション)

オペレーティング・システム Windows® 10 Pro 64bit DSP 版
プロセッサー [2 基] インテル® Xeon® Bronze 3206R プロセッサー(8 コア / 1.9GHz)
メモリー 32GB(8GB x4)DDR4-2933 Registered-ECC
ストレージ 1TB 高耐久 HDD
光学ドライブ DVD スーパーマルチ
ネットワーク [2 ポート] ギガビット
IPMI Intelligent Platform Management Interface v.2.0(LAN ポートの1つを兼用)
グラフィック(描画・計算) NVIDIA® Quadro RTX™ 4000 8GB-GDDR6(PCI Express Gen3(x16))
電源ユニット 1,200W/200V(1,000W/100V)80 Plus Platinum 認証
保証 3 年間センドバック方式・ハードウェア保証
その他 オンサイト・ハードウェア保守対応(有償オプション)

「Abaqus」は、陰解法(Abaqus/Standard)・陽解法(Abaqus/Explicit)のソルバを有し、接触問題や大変形などのあらゆる線形・非線形解析に対応

※ 本モデルの価格には、「Abaqus」のソフトウェア費用およびインストール費用は含まれておりません。
※ 本モデルのカスタマイズは、営業窓口までお問い合わせ下さい。

販売価格699,600(税込)
Feature of Product汎用 FEM 解析ソフトウェア「Abaqus」向けおすすめモデル

「Abaqus」ソフトウェアの概要

SIMULIA/Abaqusは商用・大学ともに最も知名度の高い汎用FEM解析ソフトウェアであり、陰解法(Abaqus/Standard)・陽解法(Abaqus/Explicit)のソルバを有し、 接触問題や大変形などのあらゆる線形・非線形解析に対応しています。

SIMULIA拡張版Abaqusの導入により、従来のFEM解析に加えて、自動化・最適化ソフトウェアSIMULIA/Isight及び位相最適化ソフトウェアSIMULIA/Tosca、 そして耐久性&寿命予測のソフトfe-safeという製品もご利用いただけます。?

SIMULIA/Abaqusには3DEXPERIENCEプラットフォーム上で稼働するクラウド版製品群も用意されており、将来的な拡張も可能です。
※本製品にはソフトウェアは含まれておりません。

広範な解析タイプ

  • 静的応力/変位
  • 動的応力/変位
  • モーダル法による
    線形動的解析
  • 伝熱
  • 連成温度/変位
  • 連成熱/電気
  • 音響

  • 間隙水  Etc.
  • タイヤの騒音
  • ガスケットシーリング
  • はんだジョイントの破壊
  • 自転車フレームの応力
  • 電気ヒューズの伝熱

広範な解析タイプ

  • 応力/変位
  • 熱応力
  • 音響と構造の連成
  • 連成 Euler-Lagrange(CEL)
  • 粒子法(SPH)

  • 深絞り
  • 爆発荷重
  • ボトルの落下
  • ブローモデリング
  • エネルギ吸収

「Abaqus」ソフトウェアの特徴

過去30数年多くのお客様に愛用されてきた代表的な解析機能

■接触:適用性、精度の高い接触モデリング手法
■収束:非線形問題に対する強力な解析手法
■要素:多くの問題に対応するための豊富なライブラリを提供
■伝熱:定常と非定常の伝熱、熱と応力の完全連成に対応
■ゴム:超弾性、粘弾性を含め豊富な材料モデルを提供
■連成解析(CEL):流体との連成を含め極端な変形の解析に有効
■複合材:損傷、破壊を含め総合的な解析手法を提供
■XFEM:要素分割に独立な亀裂の発生と進展をモデル化可能

※本製品にはソフトウェアは含まれておりません。

使用が容易な一般接触

  • モデル全体に対する簡単な接触定義
  • 大きな変形とすべりを考慮
  • ロバストな数値定式化
  • ユーザ定義が最小
  • 深絞り
  • 爆発荷重
  • ボトルの落下

豊富な材料モデル

金属、ゴム、複合材

  • 線形/非線形の弾性および塑性
  • 等方性あるいは異方性
  • 速度依存、温度依存

  • 人体組織
  • 鋳鉄塑性
  • 粘弾性ゴム

国内自社工場(福岡市)で熟練エンジニアによる生産

高い性能と耐久性を求められる HPC 製品はもちろんのこと、一般事務などで利用される BTO パソコンについても、お客様が安心してご利用いただけるように、自社品質基準をクリアした部材のみを採用し、企画から製造までを自社工場(福岡市)で一貫して行っています。

また、部材供給メーカーや国内正規代理店とも定期的な品質ミーティングを行い、安定した製品のご提供はもちろんのこと、継続的な品質向上に努めています。万が一、製品が故障した場合でも、より迅速で確実な修理対応を可能にするために、製造工場に隣接するサービス部門と連携した修理体制を整えています。

業界屈指の専用検査プログラムによる品質検査

国内自社工場(福岡市)で生産される BTO パソコン・HPC 製品は、専用検査プログラムによる診断を行っています。プロセッサー、メモリー、ストレージなどのコンピューターを構成する各部材に対して、実際に稼動している時と同じ状態を再現した負荷検査を実施します。

例えば、メモリの診断では定評あるメモリ診断アルゴリズム「Jump」をはじめ、数種類の診断アルゴリズムを駆使してエラーを検出します。こうして、ソフトウェア的に負荷をかけることにより、従来の診断ツールでは発見できなかったエラーの検出も可能になりました。

おすすめポイント

Windows® / Linux 動作検証済

Windows® / Linux
動作検証済

静音仕様 独自吸音シート

静音仕様
独自吸音シート

インテル Xeon® スケーラブル 2 基

インテル Xeon®
スケーラブル 2 基

最大 4TB メモリ 12 チャンネル駆動

最大 4TB メモリ
12 チャンネル

最大 2 GPU PCIe 32 レーン

最大 2 GPU
PCIe 32 レーン

ギガビット LAN 2 ポート

ギガビット LAN
2 ポート

1,000W/100V 電源(1,200W/200V)

1,000W/100V 電源
(1,200W/200V)

3 年間センドバック ハードウェア保証

3 年間センドバック
ハードウェア保証



選べるオペレーティング・システム(Windows® / Linux 対応)

オペレーティング・システムは、Windows® 10 / Server 2019 はもちろんのこと、Linux(Ubuntu / CentOS / Redhat)にも対応しています。

Linux OS は、ディストリビューションやバージョンにより、最新のハードウェアへの対応が異なるため、ドライバーの対応などのハードウェアの動作確認が必要不可欠になります。本モデルでは、各ディストリビューションやバージョンごとに動作検証を行っていますので、安心してご利用いただけます。対応ディストリビューションやバージョン 以外の OS についても、有償で動作検証を行ってからご提供することもできます。

また、開発環境のインストールを行った場合は、サンプルのビルド、実効により動作確認を行っております。 通常のハードウェア・ソフトウェア検証に加え、Linux 専用の動作確認項目でチェックしております。ハードウェアの安定動作のみならず、Linux OS や 開発環境の動作を代行して、高品質・安定動作する HPC 専用ワークステーションをご提供しています。

[2 基] インテル® Xeon® スケーラブル・プロセッサー(Cascade Lake)

インテル® Xeon® スケーラブル・プロセッサーは、特別な設計により、既存のワークロードに使用していたものと同じハードウェア上で、複雑な AI ワークロードを柔軟に実行することができます。また第 2 世代インテル® Xeon® スケーラブル・プロセッサーは、新しいインテル® ディープラーニング・ブースト(インテル® DL ブースト)をはじめとする AI アクセラレーションにより、エンベデッド AI パフォーマンスをワンランク上の次元に高めます。

インテル® Xeon® スケーラブル・プロセッサーは、Platinum/Gold/Silver/Bronze のラインナップで構成されています。最上位の Platinum では 2.7GHz/tb4.0GHz で最大 28 コア / 56 スレッドで、2/4/8 ソケット構成をサポート、最大 2TB の DDR4-2933 に対応します。高度な分析、シミュレーションとモデリング、人工知能に対応して最適なパフォーマンスを発揮します。

Gold は最大 24 コア / 48 スレッドを用意し、2/4 ソケット構成をサポート、効率性と俊敏性に優れたワークロードに最適します。Silver は最大 16 コア / 32 スレッドで、中程度のタスク向けに最適化され、Bronze は最大 8 コア / 8 スレッドで、軽量なタスク向けに最適化されています。

最大 4TB / 12 チャンネル 構成に対応した Registered-ECC メモリー

最新の DDR4 メモリーで、最大 2,933MT/s の高速化に対応しています。また、16 スロットで 、最大で 4TB メモリーを実装できます。(プロセッサー仕様に依存します)

また、12 スロット以上を利用することで、最大 12 チャンネルのメモリー帯域が利用でき、通信速度が向上します。(12 枚単位でのメモリー実装が、速度及びコストパフォーマンスに優れます)

Registered-ECC 機能により、電気信号の清流・増幅で安定したメモリー・アクセス、クラッシュおよびデータの破損からお客様のシステムを保護します。障害の回避、検出、修正、回復、および不具合の特定と再構成によってプラットフォームおよびデータの整合性を向上させ、内蔵された信頼性、可用性、保守性を実現します。

24 時間 365 日稼働を想定したエンタープライズ・クラス・ストレージ

最大 250 万時間の MTBF の HGST Ultrastar ハードディスク・ドライブは、最も要求の厳しいストレージ環境で 24 時間 365 日常時稼働の信頼性と耐久性を発揮します。

デスクトップ用ドライブの最大 10 倍の年間最大 550TB のワークロード率を実現します。HGST Ultrastar ドライブはエンタープライズ・クラスの優れた信頼性、電力効率、パフォーマンスを実現する高度なテクノロジーを採用しています。

強化された RVS(Rotational Vibration Safeguard)テクノロジーには、ドライブを監視し、線形振動と回転振動をリアルタイムに補正する最新のエレクトロニクスが導入されているため、従来のデスクトップドライブと比較すると、高振動環境でのパフォーマンスが向上しています。

[最大 2 枚] NVIDIA® Quadro RTX™ 8000 48GB-GDDR6

NVIDIA® Quadro RTX™ 8000 は、NVIDIA Turing™ GPU アーキテクチャと48GB の GDDR6 メモリを搭載したウルトラハイエンドグラフィックスボードです。CUDA コア 4608 基と 48GB の大容量メモリでレンダリング、ビジュアリゼーションにおいて大規模なデータセットの利用を実現します。また、RT Core を 72 基、Tensor Core を 576 基、搭載しDeep Learning やリアルタイムレイトレーシングにおいて独立したコアを使用します。

HB NVLink ブリッジを利用して2枚の NVIDIA® Quadro RTX™ 8000を接続することで、更に大規模なレンダリング、AI、仮想現実、ビジュアリゼーションの負荷に対応できます。

※ 標準仕様では、NVIDIA® Quadro RTX™ 5000 を 1 基搭載しています。

高効率 80 Plus Platinum 認証電源

コンピューターやサーバーの電源が 20% ~ 100% の負荷環境下において、電源交換効率 80% 以上がスタンダードという基準に対して、80 Plus Platinum は、90% 以上 (20% 負荷時)、92% 以上(50% 負荷時)、89% 以上(100% 負荷時)の効率性を発揮する電源ユニットを標準採用しています。

電力変換効率の向上した電源ユニットは、発熱の減少によって冷却ファンの回転数の低下による静音化や電子部品の劣化低減が可能になり、コンピュータの快適性や省電力性の向上と同時に製品寿命も伸びます。

静音性を追求したエアフロー & 吸音シート

デスク回りに設置しても気にならない 35dB の静音性を実現した筐体を採用しています。高い計算能力と排熱能力は維持しつつ、徹底したエアフロー設計で静音性を実現しています。

また、百数十種類の吸音素材の中から独自採用した吸音シートを筐体内部の両側面に張ることで、さらにマイナス 2db の静音を確保しました。ワークステーション専用のサーバールームを必要とせず、デスクサイドで科学技術計算が可能です。

オンサイト・ハードウェア保守(有償オプション)対応

ワークステーションを構成する部材は、すべて「高耐久」「高品質」仕様で構成しています。標準で 3 年間のセンドバック方式ハードウェア保証を装備し、有償ンオプションでオンサイト・ハードウェア保守にも対応しています。

通常のセンドバックサービスとは違い、エンジニアがお客様のところに伺って作業を行いますので、弊社に製品をお送りいただくことなくハードウェアの修理作業をお受けいただけます。ままた、日本全国、お客様の所へお伺いし現地にて修理対応いたします。(※ 沖縄県を除く離島は対象外となります。)

オンサイト・ハードウェア保守の詳しい内容は、こちら をご覧ください。

Standard specification標準仕様
モデル名 APPLIED CERVO Grasta Type-ES2S-Q-SW1
外形寸法 約(W)193 x(D)525.3 x(H)424 mm ※突起部は除く
オペレーティング
システム
標準 Windows® 10 Pro 64bit
対応 CentOS 7.x 64bit
CentOS 8.x 64bit
Ubuntu 16.04 LTS 64bit
Ubuntu 18.04 LTS 64bit
Ubuntu 20.04 LTS 64bit
RHEL Server
RHEL Workstation
Windows® 10 Pro 64bit
Windows® Server 2019
電源ユニット 定格出力 1,200W/200V | 1,000W/100V
ユニット数 1 基
仕様 80 Plus Platinum 認証
チップ・セット 名称 インテル® C621 チップ・セット
PCI Express
最大レーン数
20 レーン
プロセッサー 名称 インテル® Xeon® Bronze 3206R プロセッサー
プロセッサー数 2 基
動作周波数 1.9GHz
コア数 8 コア x2 | 8 スレッド x2
キャッシュ 11MB x2
PCI Express
最大レーン数
48 レーン x2
その他 Cascade Lake
プロセッサー・ファン 4U Active CPU Heat Sink
メモリー 標準 32GB(8GB x4)
最大容量 4TB

※ 最大容量は M/B の対応仕様のため、プロセッサー仕様やメモリー仕様に応じて、制限される場合があります。
スロット数 16 スロット(空き:8 スロット)
仕様 DDR4-2933 | Registered-ECC
チャンネル数 4 チャンネル x2 | 最大 6 チャンネル x2
ストレージ 容量 1TB
規格 SATA3 | HDD | 高耐久仕様
回転数 7,200rpm
キャッシュ 128MB
MTBF
(平均故障間隔)
250 万時間
対応 RAID 機能(SATA) RAID 0/1/5/10
※ マザーボードの搭載機能です。
※ OS により対応状況が異なります。
光学ドライブ DVD スーパーマルチ
グラフィック 名称 NVIDIA® Quadro RTX™ 4000
メモリー 8GB | GDDR5
ポート DisplayPort(DisplayPort 1.4a対応):3 ポート
VirtualLink(USB Type-C):1 ポート
DP to DPI 変換ケーブル(Single Link)x1
DP to HDMI 1.4 変換ケーブル x1
最大画面出力 最大 4 画面出力
サウンド 仕様 RealTek® ALC888
チャンネル 7.1 HD Audio
ネットワーク 名称 ギガビット・イーサーネット
インターフェイス 1000 BASE-T
ポート数 2 ポート
IPMI 名称 IPMI 2.0
ポート数 1 ポート(LAN ポートの1つを兼用)
各種ポート USB USB3.1 Gen1 Type-A x2(背面)
USB3.0 Type-A x6(前面 x2/背面 x4)
その他 非搭載
拡張ソケット M.2 ソケット x1(M.2 PCIe 3.0 x4 モジュール(M Key タイプ 2260/2280/22110))

※ M.2 ソケットまたは PCI-Express スロットの使用状況に応じて、動作速度の低下や排他仕様となる場合があります。
拡張スロット PCI Express Gen3 x16 スロット x4
PCI Express Gen3 x8 スロット x1

※ M.2 ソケットまたは PCI-Express スロットの使用状況に応じて、動作速度の低下や排他仕様となる場合があります。
※ PCI Express スロット形状と動作速度が異なる場合があります。
ドライブ・ベイ 5 インチ・ベイ x2
3.5 インチ・ベイ x1
3.5 インチ・シャドウ・ベイ x4
入力機器 キーボード スタンダード・キーボード ※USB 接続
マウス オプティカル・マウス ※USB 接続
ラックマウント サイズ 非対応
レール・キット -
保証 期間 3 年間
方式 センドバック方式ハードウェア保証
